襄陽市灑水車銷售-襄陽市灑水車價格報價-襄陽市灑水車生產廠家
簡介：襄陽市灑水車銷售-襄陽市灑水車價格報價-襄陽市灑水車生產廠家
襄陽市灑水車銷售-襄陽市灑水車價格報價-襄陽市灑水車生產廠家
產品名稱：東風12噸灑水車 國六排放，數量壹臺
具體配置：東風灑水車原廠底盤，玉柴165 匹馬力國六發動機，東風6檔變速箱，空調，ABS,專用部分。帶前沖、后灑、側噴、后工作平臺、尾部帶綠化炮，帶自吸自排灑水泵，后工作平臺高壓水炮直沖射程25-30米（可調成：直沖狀、大雨、中雨、小雨、毛毛雨），整車帶消防接頭、自流閥。附送2根水管，此車為國六車型，上戶免購置稅

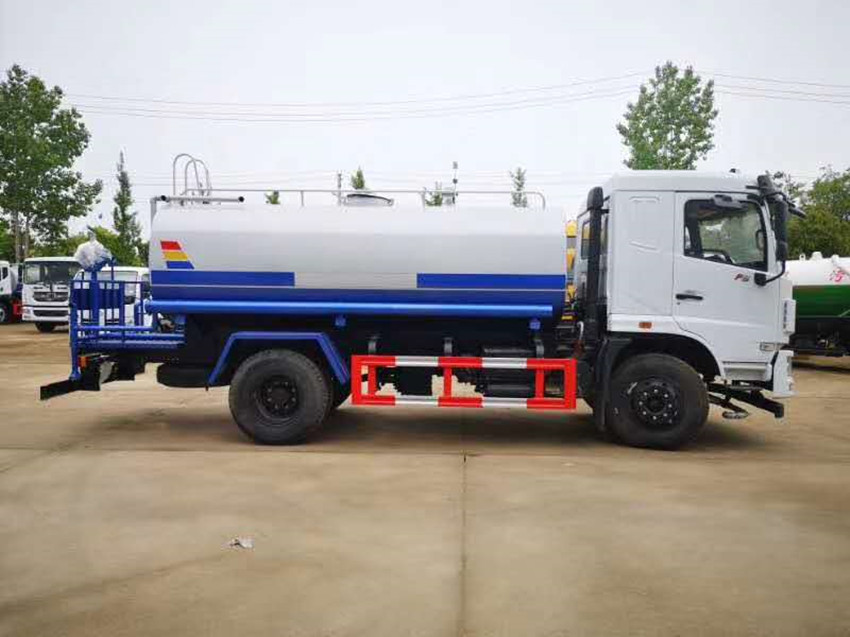

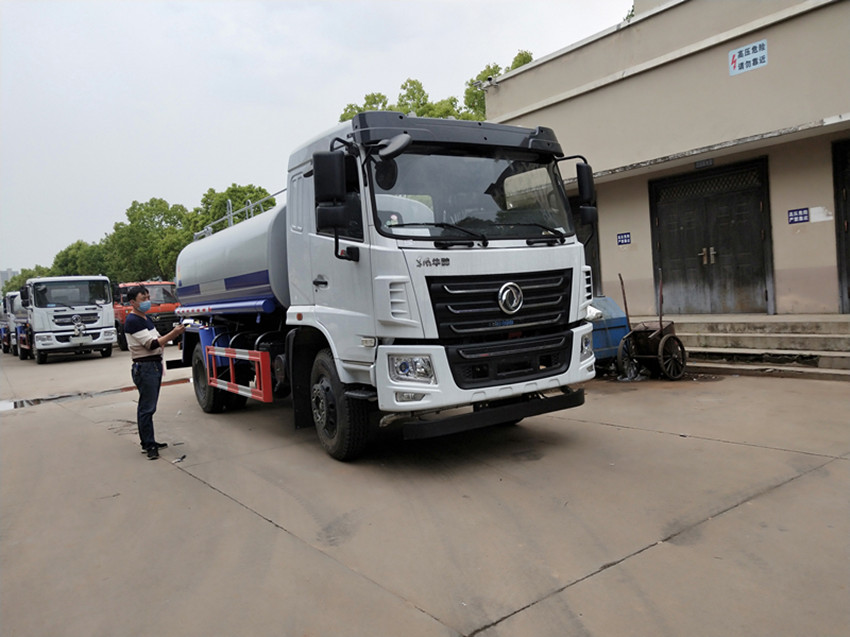

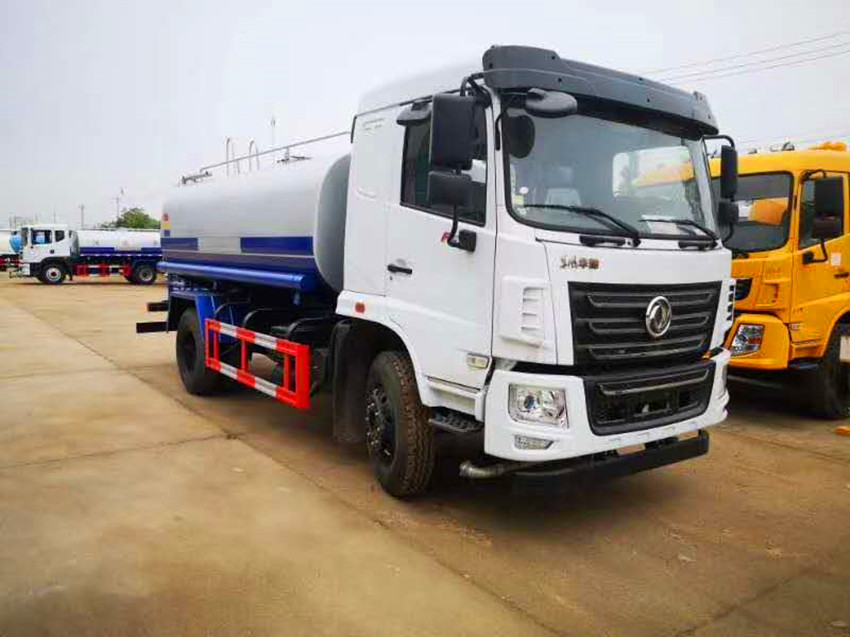

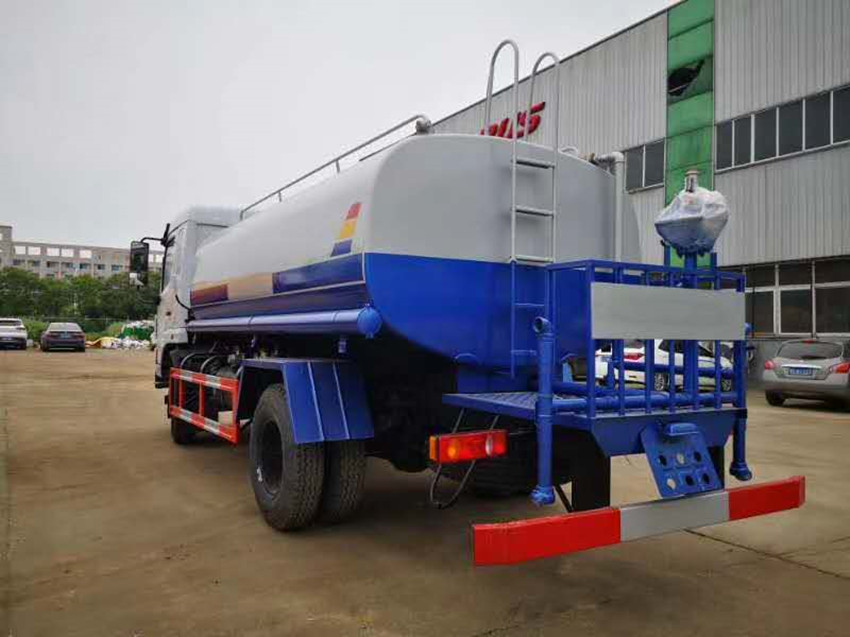

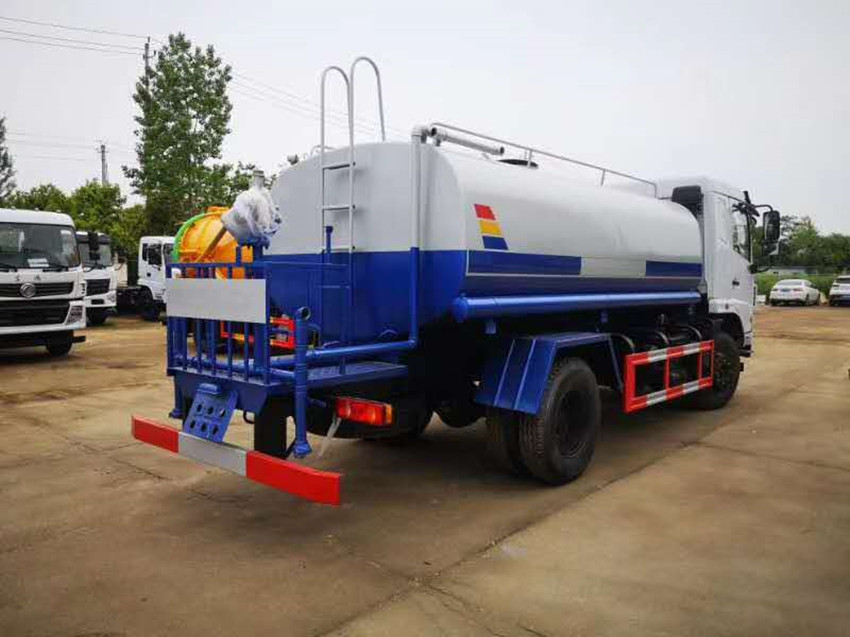

東風12噸灑水車圖片展示
東風12噸灑水車產品參數
|
【東風12噸灑水車整車技術參數】 |
|||
|
產品商標 |
大力牌 |
公告批次 |
335（擴展） |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
DLQ5161GPSLZ6 |
|
總質量(Kg) |
16000 |
罐體容積(m3) |
10.5 |
|
額定載質量(Kg) |
10000,10065 |
外形尺寸(mm) |
|
|
整備質量(Kg) |
5805 |
貨廂尺寸(mm) |
|
|
額定載客(人) |
準拖掛車總質量(Kg) |
||
|
駕駛室準乘人數(人) |
3,2 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
17/15,17/12 |
前懸/后懸(mm) |
1250/2650,1250/2400,1450/2450,14502200,1285/2615,1285/2365 |
|
軸荷(Kg) |
5600/10400 |
最高車速(Km/h) |
88 |
|
備注 |
該車主要用于城鄉園林綠化,噴灑等;主要裝置為水罐.罐體有效容積:10.5立方米.罐體外形尺寸(長×長軸×短軸)(mm): 5000×2280×1350,4850×2280×1400,4200×2350×1500整車外形尺寸長/前懸/后懸/軸距(mm)對應關系: 8600/1250/2650/4700;8400/1250/2650/4500;7850/1250/2650/3950;7600/1250/2400/3950; 8600/1450/2450/4700;8400/1450/2450/4500;7850/1450/2450/3950;7600/1450/2200/3950; 8600/1285/2615/4700;8400/1285/2615/4500;7850/1285/2615/3950;7600/1285/2365/3950; ;僅選用4700,4500,3950軸距.側、后防護裝置材料材質均為Q235,連接方式:左右側面及后下部防護均采用焊接連接, 后部防護裝置斷面尺寸(寬×高)50×120(mm),后部防護離地高度:490mm.ABS型號及生產廠家為:3631010-C2000/ 東科克諾爾商用車制動系統(十堰)有限公司,J ABS/焦作博瑞克控制技術有限公司..選裝后高位花灑,選裝方圓管道箱, 選裝后霧炮裝置,選裝后弧形噴霧.選裝LED箭頭指示燈,選裝后平臺式樣,選裝噴槍安裝位置.根據底盤選裝駕駛室外觀樣式. |
||
|
【東風12噸灑水車底盤技術參數】 |
|||
|
底盤型號 |
EQ1160GL6DJ |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車集團有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3950,4200,4500,4700,5100,5600 |
||
|
輪胎規格 |
9.00R20 |
||
|
鋼板彈簧片數 |
9/11+8,9/10+8 |
前輪距(mm) |
1820,1920,1950 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1800,1860 |
|
排放依據標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
